颗粒机专用逆流式冷却器
一、用途适用范围


    颗粒料的冷却是颗粒机制粒工段中不可缺少的工序。逆流式冷却器能将从制粒机出来温度达70℃~90℃的颗粒料冷却到略高于室温3℃~5℃,并能降到安全水份(≤12.5%),这样便于颗粒料的运输、储藏和保管。
    富通新能源生产的逆流式冷却器型号不同,其产量亦不同,它可适应各种规模饲料厂使用。
二、性能特点
    富通新能源生产的逆流式冷却器是目前国际上流行的一种新型冷却器,它是利用逆流冷却原理对高温、高湿度的颗粒料进行冷却,即环境冷风垂直穿过料层, 先与冷料相接触,逐步变热的热风与热料相接触,风流方向与料流方向相反,从而使颗粒料顺向逐步冷却,可避免其它冷却器因冷风与高温颗粒料直接接触,从而使 颗粒骤冷而引起的颗粒表面开裂,由于冷空气从其底部全方位进入冷却器,进风面积大,冷风利用率高,因此,冷却效果显著,并该机能耗低、操作简便,所以逆流 式冷却器是优于以往立式、卧式冷却器的更新换代产品。
三、各型号的技术参数如下:
型号 SKLN1.5 SKLN2.5 SKLN4 SKLN6 SKLN8 SKLN10 SKLN12
冷却容积  m3 1.5 2.5 4 6 8 10 12
生产力  t/h 3 5 10 15 20 25 30
冷却间  min 不少于6~10
冷却后料温 不高于室温+3~5℃
吸量  m3/min 34
配用动力  kW 0.75 0.75 1.5 1.5 1.5 1.5 1.5
关风机力  kW 0.37 0.55 0.55 0.55 0.55 0.55 0.75
四、主要结构和工作原理
    逆流式冷却器主要由旋转闭风喂料器、出风顶盖、菱锥形散料器、冷却箱体、上下料位器、减速刹车电机、偏心传动滑阀式排料机构、固定 框调整装置、集料斗、机架及吸风系统等组成。其工作过程是从颗粒机中出来的高温高湿度颗粒料,通过旋转闭风喂料器,经菱锥形散料器均匀地堆放在冷却箱体 中,冷风从冷却箱体下面滑阀式排料机构底部与集料斗上部空隙中全方位进入冷却器,并垂直穿过料层与湿热颗粒进行热交换,后经吸风系统吸出,从而使颗粒料得以冷却。冷却时间由上下料位器的位置来控制,当颗粒料层达到上料位高度时,电机接通开始排料,当颗粒料层低于下料位高度时电机停转,停止排料。电机停转后,滑阀式排料机构中活动框与固定框之间的相对位置由行程开关通过刹车电机来控制,这样能保证停止排料后不漏料。滑阀式排料机构安装在箱体底部,由减速刹车电机通过偏心机构使活动框作往复运动,改变活动框与固定框之间的相对位置,使颗粒料排出箱体,最后由集料斗集中排出机外。
    物流与气流的流:物料从上向下移动,而气流由冷却箱体底部进入,从顶部出风口排出后经风管、集尘器最后通过风机排出。
五、风网系统
    风网系统是提供冷却风源不可缺少设备,它由集尘器、关风机、风机及管道组成。风机配置在集尘器后,它们之间由风管联接。风管长度应尽可能缩短,尤其是水平段,并尽量减少弯头数目。管壁需外包保温材料,防止产生冷凝水以及 由此而产生的粉料堵塞风管。管道上应装有风量调节装置,以调节风量大小。风机选择风机大小按冷却器产量而定,诸风量参数为28~34m3/t.min。
    风量大小与冷却颗粒直径有关,直径小所需风量小,反之则大,如下表:
颗粒直径mm ≤5 ≤6 ≤10 ≤20 ≤22
吨料颗粒吸风m3  /t.min 22 25 28 31 34
    在确定吸风量时应按大直径颗粒所需的吸风量来计算,这样,在冷却小直径颗粒时只要调节风门开度即可。
各型号冷却器所配套风机如下表。
型号 SKLN1.5 SKLN2.5 SKLN4 SKLN6 SKLN8 SKLN10 SKLN12
吸风量m3/h 4510
~5480
7950
~14720
13200
~17100
22280
~26640
29900
~34800
37850~44050 43800~50500
风压Pa柱 1850~2000 2200~3170 2290~2680 2240~2440 2410~2850 2160~2390 2200~2500
风机型号 T4-72-12
№4A
T4-72-12
№5A
T4-72-12
№6C
T4-72-12
№8C
T4-72-12
№8C
T4-72-12
№10C
T4-72-12
№10D
风机功率KW 5.5 11 15 22 30 37 45

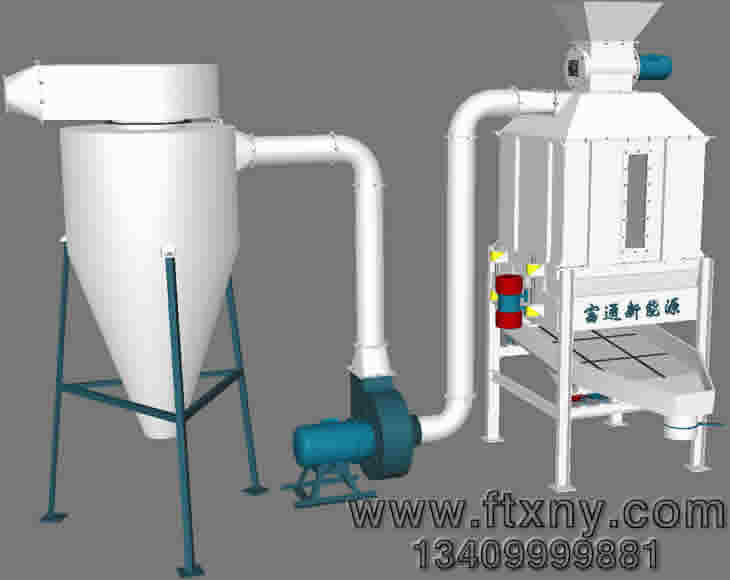

六、逆流式冷却筛分机各部位展示图片如下:

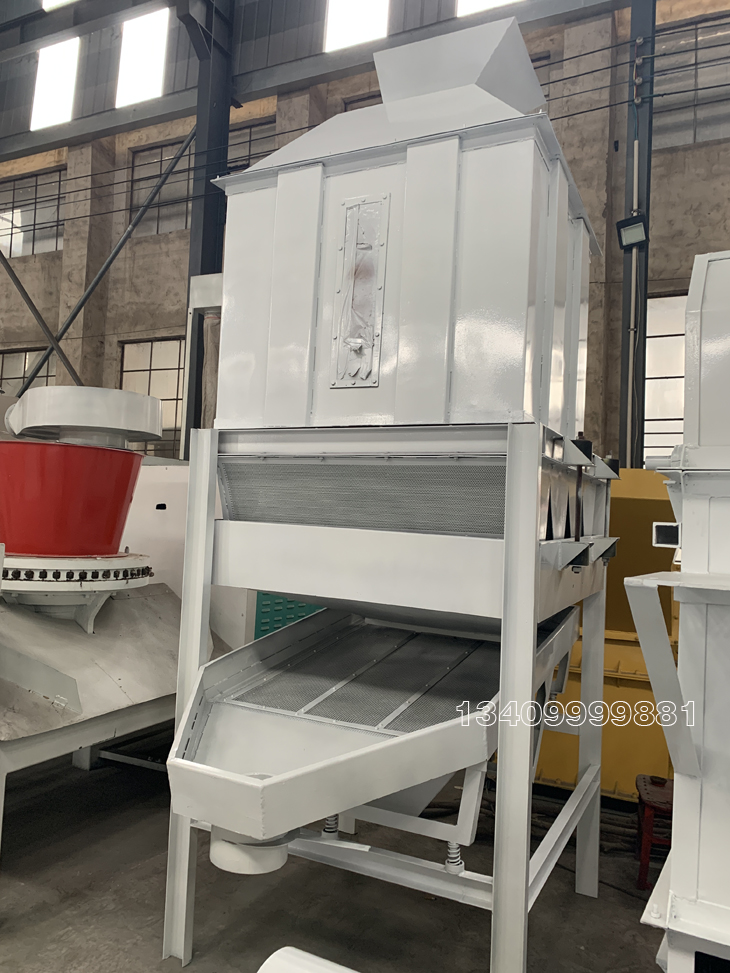

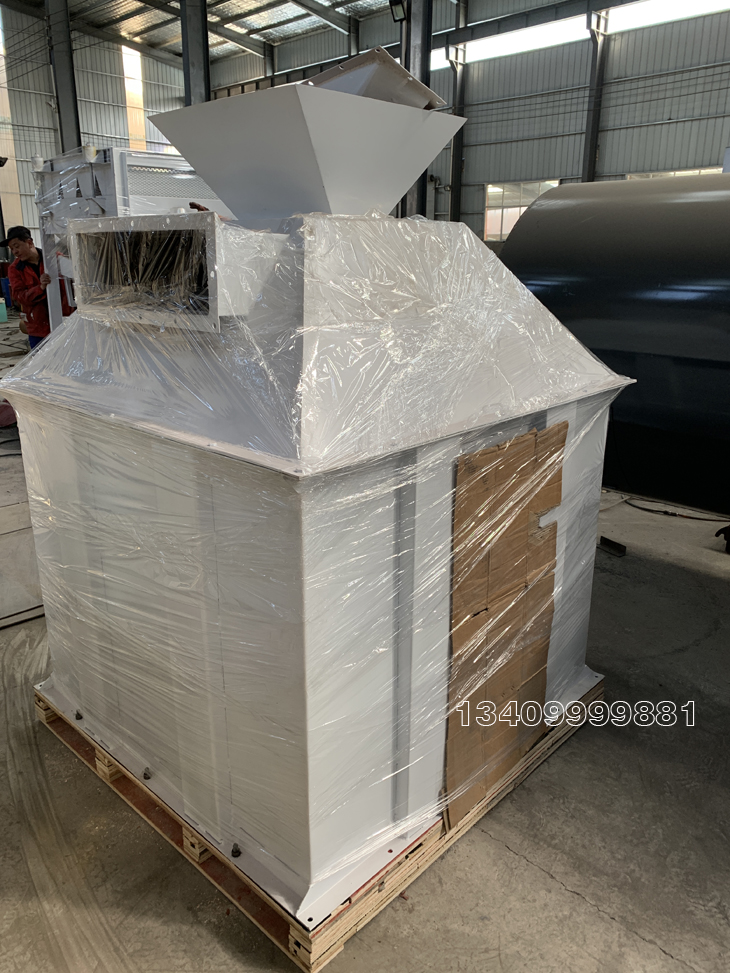

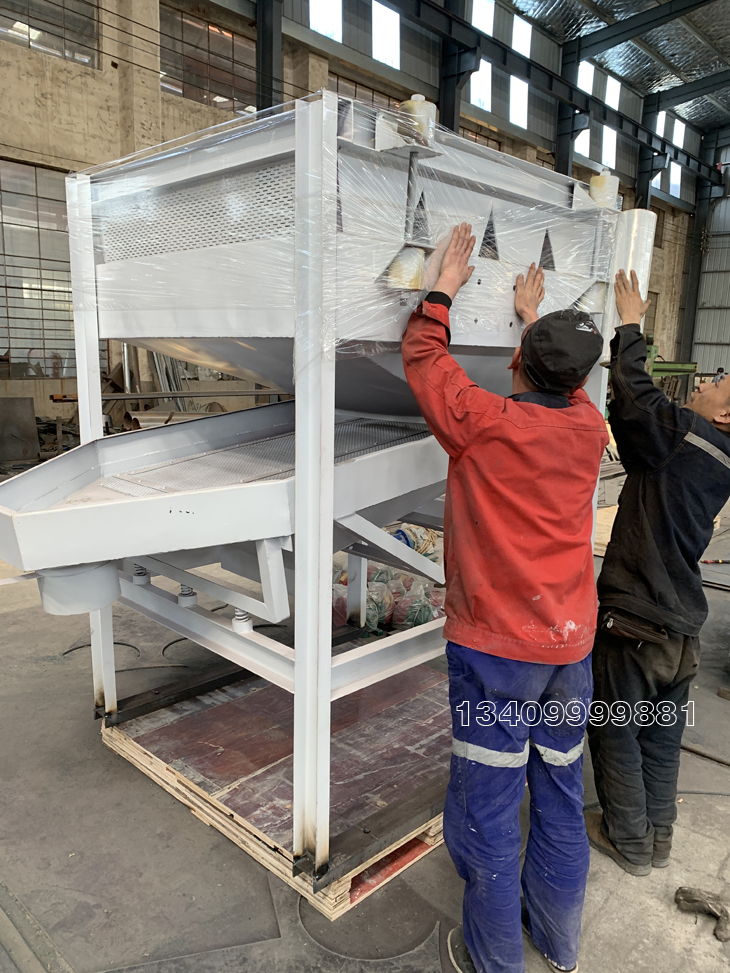

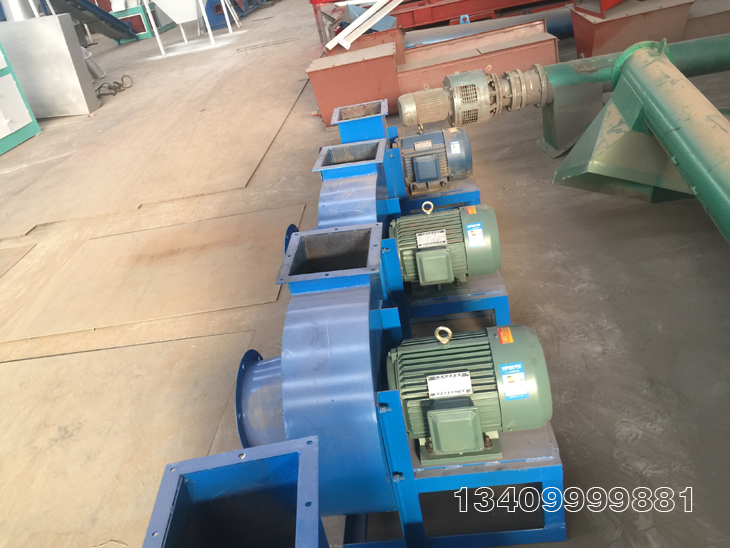

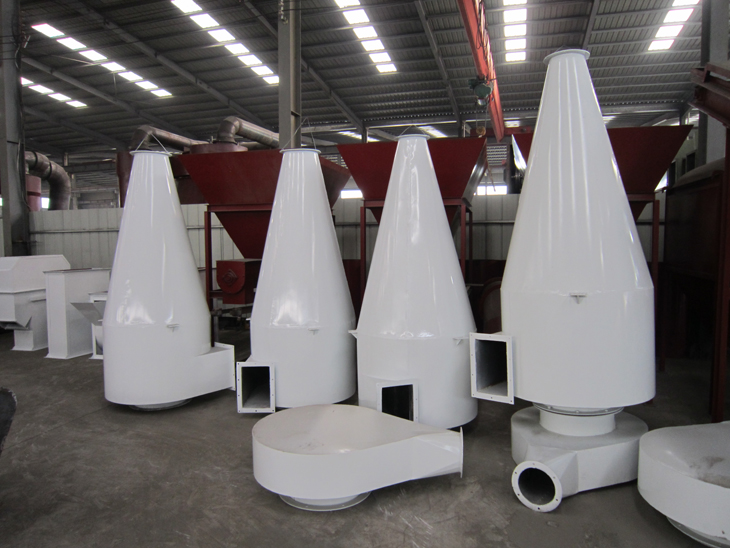

冷却器冷却料仓 逆流式冷却器料仓   冷却器下部振动下料筛分机逆流式冷却器下   冷却器主体逆流式冷却器主体   冷却器专用沙克龙冷却器专用的沙克龙   冷却器专用风机冷却器专用的风机
