球磨机



球磨机
一、简介
    球磨机和棒磨机是卧式放置的筒式磨矿设备。当简体回转时,装在简体内的研磨介质(球或棒)在摩擦力和离心力的作用下,随着筒体的回转而被提升到一定高度,然后使其按一定的线速度抛落,于是对筒内物料产生冲击、磨削和挤压,使物料粉碎。被磨物料从球磨机或棒磨机一端进入,磨细的产品借助连续给入物料的推力、水力或风力从另一端排出机外。
球磨机和棒磨机一般由异步电机或同步电机拖动,采用单边传动、双边传动或由电动机在筒端直接拖动。简体的转速设汁在临界转速以下,为了获得更好的冲击效果,有的磨机的转速可凋。
二、适应物料
    该机使用于湿式和干式流程中粉磨各种硬度的矿石、岩石和其他适磨物料。
三、磨机形式

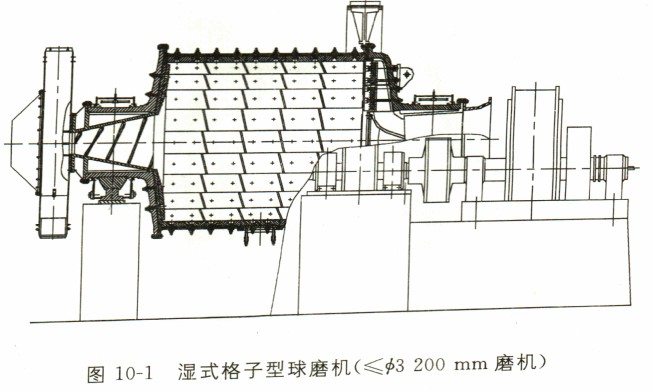

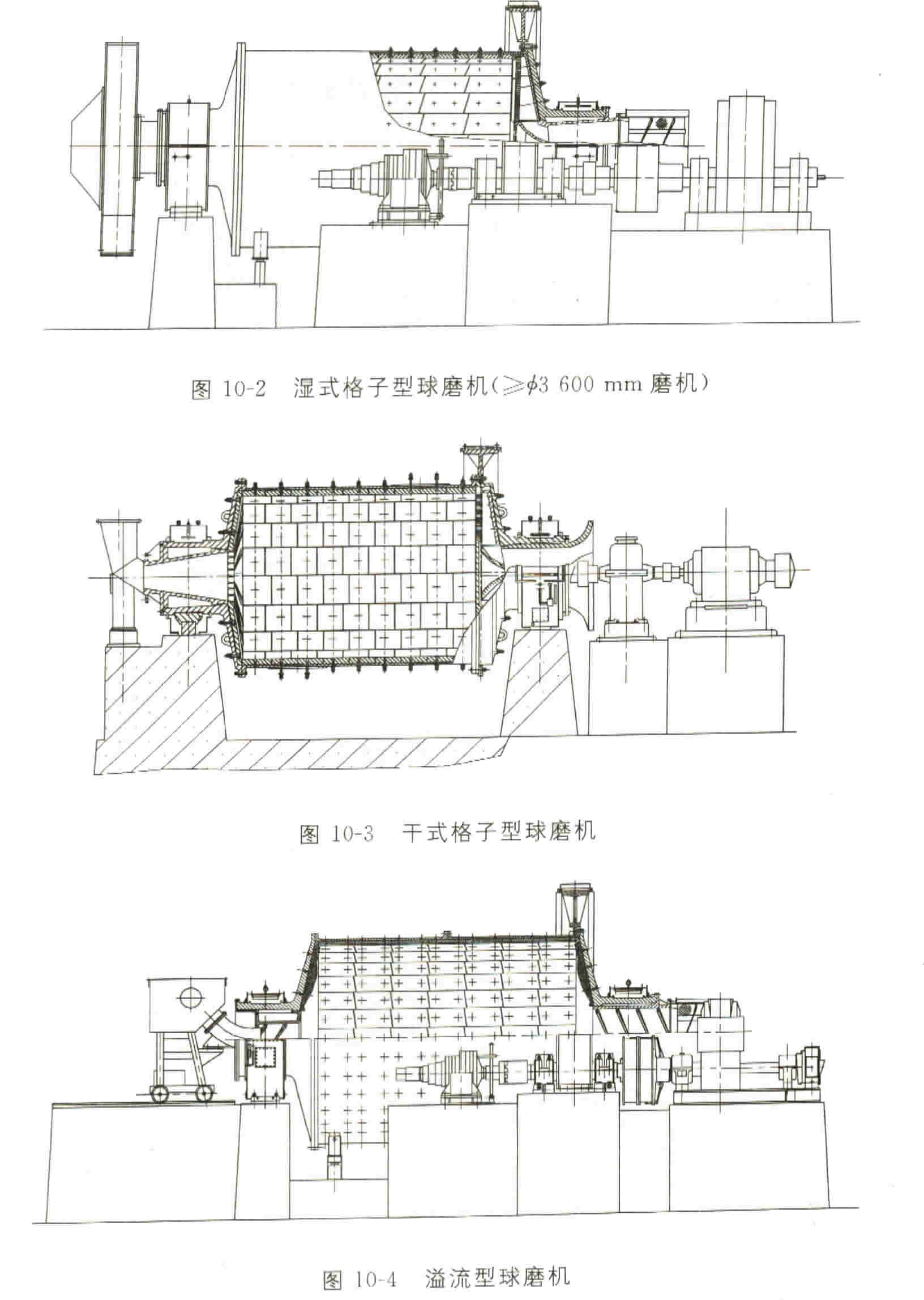

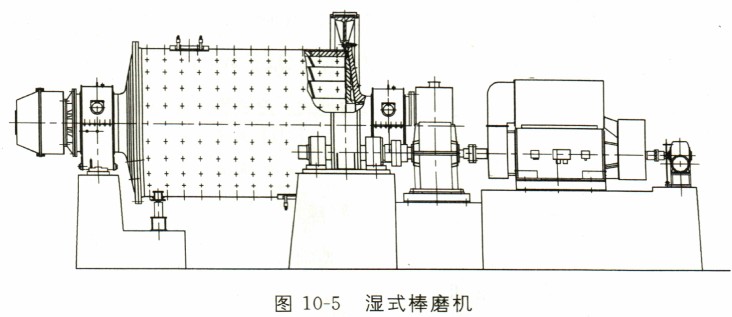

   球磨机和棒磨机(以下简称磨机)根据介质不同而相区分;球磨机按排料形式分为格子型和溢流型,格子型球磨机分为干式和湿式。结构型式分别见图10-1、图10-2、图10-3、图10-4、图10-5,此图不确定具体结构。其中格子型球磨机Φ 3200 mm及其以下直径的规格出料端盖推荐采用图10-1结构,Φ 3200 mm及其以上直径的规格出料端盖推荐采用图10-2结构。
湿格子型球磨机球磨机类型湿式棒磨机
四、磨机的传动形式

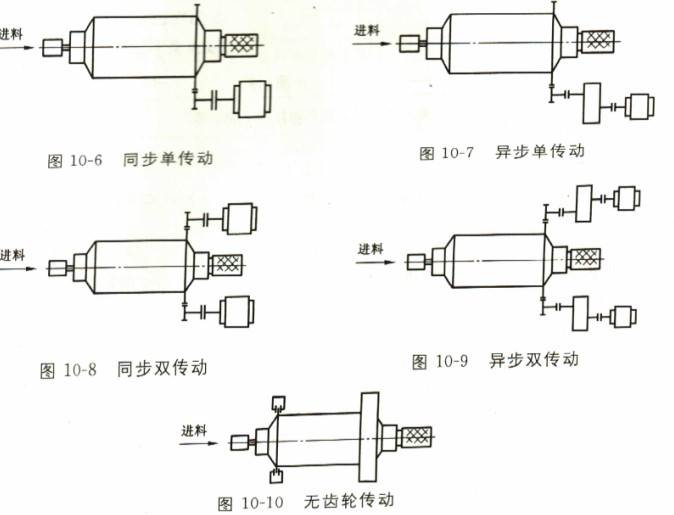

球磨机或棒磨机的传动型式分为同步电机传动、异步电机传动和无齿轮传动。根据功率大小,同步电机传动和异步电机传动分为单传动和双传动。对于单传动的磨机,按其布置形式分为左装和右装(面对进料端顺着科流方向看,主电机在简体左侧的是左装,主电机在筒体右侧的是右装)。具体型式见图10-6、图10-7、图10-8、图10-9、图10-10。
球磨机传动方式
五、型号表示方法
   标记示例

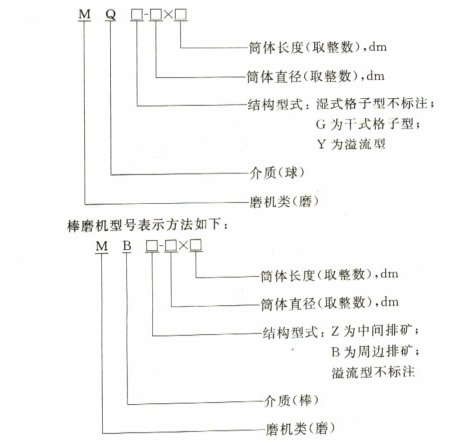

球磨机型号表示方法如下:
球磨机型号表示方法
(1)球磨机
筒体内直径为2700mm,筒体有效长度为3600mm的湿式格子型球磨机,其标记为:MQ-27×36球磨机;
(2)棒磨机
筒体内直径为3200 mm,筒体有效长度为4500 mm的中间排矿湿式棒磨机,其标记为:MBZ-32×45棒磨机。
六、基本参数
湿格子型球磨机基本参数
型号 筒体直径mm 筒体长度mm 筒体有效容积m3 最大装球量t 工作转速r/min 主电动机功率KW 排矿粒度mm 产量t/h
MQ-0909 900 900 0.45 0.96 34.0~39.2 ≤17 0.3~0.074 0.70~0.35
MQ-0918 900 1800 0.9 1.9 34.0~39.2 ≤22 0.3~0.074 1.40~0.65
MQ-1212 1200 1200 1.1 2.4 29.5~33.5 ≤30 0.3~0.074 1.65~0.80
MQ-1216 1200 1600 1.5 3.2 29.5~33.5 ≤37 0.3~0.074 2.4~1.2
MQ-1224 1200 2400 2.2 4.7 29.5~33.5 ≤55 0.3~0.074 3.2~1.5
MQ-1515 1500 1500 2.2 4.7 26.5~29.8 ≤60 0.3~0.074 3.3~1.4
MQ-1522 1500 2250 3.4 7.2 26.5~29.8 ≤75 0.3~0.074 5.0~2.4
MQ-1530 1500 3000 4.5 9.7 26.5~29.8 ≤95 0.3~0.074 6.1~3.1
MQ-2122 1500 2200 6.7 14.7 22.2~25.2 ≤155 0.3~0.074 10.0~4.7
MQ-2130 2100 3000 9.2 19.8 22.2~25.2 ≤210 0.3~0.074 14.0~6.4
MQ-2424 2400 2400 9.8 20.7 20.8~23.5 ≤210 0.3~0.074 14.7~6.9
MQ-2430 2400 3000 12.2 25.8 20.8~23.5 ≤240 0.3~0.074 18.5~8.7
MQ-2721 2700 2100 10.7 23.0 19.6~22.2 ≤260 0.3~0.074 16.7~8.5
MQ-2727 2700 2700 13.8 29.0 19.6~22.2 ≤310 0.3~0.074 20.7~11.0
MQ-2736 2700 3600 18.4 39.0 19.6~22.2 ≤400 0.3~0.074 28.0~13.0
MQ-3230 3200 3000 21.8 46.0 18.0~20.4 ≤500 0.3~0.074 33.0~15.5
MQ-3236 3200 3600 26.2 56.5 18.0~20.4 ≤630 0.3~0.074 39.6~18.6
MQ-3245 3200 4500 32.8 65.0 18.0~20.4 ≤800 0.3~0.074 49.0~24.0
注:筒体直径指筒体内径,筒体长度是指筒体的有效长度;2:给矿粒度为≤25mm。
干格子型球磨机基本参数
型 号 筒体直径mm 筒体长度mm 筒体有效容积m3 最大装球量t 工作转速r/min 主电动机功率KW 排矿粒度mm 产量t/h
MQG-0909 900 900 0.45 0.9 34.0~39.2 ≤17 0.6~0.074 1.40~0.36
MQG-0918 900 1800 0.9 1.5 34.0~39.2 ≤22 0.6~0.074 2.8~0.7
MQG-1212 1200 1200 1.1 2.8 29.5~33.5 ≤30 0.6~0.074 2.6~0.9
MQG-1216 1200 1600 1.5 2.5 29.5~33.5 ≤37 0.6~0.074 3.9~1.4
MQG-1224 1200 2400 2.2 3.6 29.5~33.5 ≤55 0.6~0.074 5.1~1.8
MQG-1515 1500 1500 2.2 3.6 26.5~29.8 ≤60 0.4~0.074 5.2~1.9
MQG-1522 1500 2250 3.4 5.6 26.5~29.8 ≤75 0.4~0.074 10.2~2.7
MQG-1530 1500 3000 4.5 7.5 26.5~29.8 ≤95 0.4~0.074 14.0~3.6
MQG-2122 2100 2200 6.7 11.0 22.2~25.2 ≤155 0.4~0.074 25.0~5.0
MQG-2424 2400 2400 9.8 16.0 20.8~23.5 ≤210 0.4~0.074 29.0~7.5
MQG-2430 2400 3000 12.2 20.0 20.8~23.5 ≤240 0.4~0.074 38.0~9.5
注:筒体直径指筒体内径,筒体长度是指筒体的有效长度;2:给矿粒度为≤25mm。
溢流型球磨机基本参数
型 号 筒体直径mm 筒体长度mm 筒体有效容积m3 最大装球量t 工作转速r/min 主电动机功率KW 排矿粒度mm 产量t/h
MQY-0918 900 1800 0.9 1.7 29.0~39.2 ≤22 0.3~0.074 0.63~0.30
MQY-1224 1200 2400 2.2 4.2 25.2~33.3 ≤55 0.3~0.074 2.90~1.35
MQY-1522 1500 2250 3.4 6.5 22.5~29.8 ≤75 0.3~0.074 4.5~2.1
MQY-1530 1500 3000 4.5 8.6 22.5~29.8 ≤95 0.3~0.074 6.0~2.8
MQY-2130 2100 3000 9.2 17.6 19.0~25.2 ≤210 0.3~0.074 12.6~5.8
MQY-2136 2100 3600 11.0 21.0 19.0~25.2 ≤210 0.3~0.074 12.8~6.0
MQY-2424 2400 2400 9.8 18.8 17.8~23.5 ≤240 0.3~0.074 13.2~6.2
MQY-2430 2400 3000 12.2 23.0 17.8~23.5 ≤240 0.3~0.074 16.6~7.8
MQY-2736 2700 3600 18.4 35.0 16.8~22.2 ≤400 0.3~0.074 25.0~11.7
MQY-2740 2700 4000 20.4 38.0 16.8~22.2 ≤400 0.3~0.074 27.7~13.0
MQY-3245 3200 4500 32.8 61.0 15.5~20.4 ≤630 0.3~0.074 44.0~21.6
MQY-3254 3200 5400 39.4 73.0 15.5~20.4 ≤1000 0.3~0.074 52.8~25.9
MQY-3645 3600 4500 40.8 76.0 14.5~19.2 ≤1000 0.3~0.074 55.6~24.3
MQY-3650 3600 5000 45.0 86.0 14.5~19.2 ≤1250 0.3~0.074 67.0~28.1
MQY-3660 3600 6000 54.0 102.0 14.5~19.2 ≤1250 0.3~0.074 74.1~32.4
MQY-3685 3685 8500 79.5 130 17.2 ≤1800 0.3~0.074 90.0~60.0
注:筒体直径指筒体内径,筒体长度是指筒体的有效长度;2:给矿粒度为≤25mm。
