弹簧式圆锥破碎机



弹簧式圆锥破碎机
一、简介
    圆锥破碎机广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等。同时圆锥破碎机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。
    世界上第一台圆锥破碎机专利公布于1878年,但是到1898年才制成产品。美国在19世纪末开始应用了圆锥破碎机。
    弹簧式圆锥破碎机是美国密尔沃基西蒙斯(Symons)兄弟二人设计的,故得名西蒙斯圆锥破碎机。该机至今以后百年的历史,虽然逐渐改进、结构日趋完善,但基本结构没有重大变化。
    我国在1954年仿苏联2100和1650弹簧式圆锥破碎机基础上,自行设计生产了1200型弹簧式圆锥破碎机。1958年又制造了大型2200弹簧式圆锥破碎机。后经多年研究与实践,相继客服了旧系列弹簧压力不足,零件强度低以及结构上的某些缺点,现在批量生产的圆锥破碎机有600、900、1200、1750、2200五个规格14中腔。
    圆锥破碎机新标准所制定的基本参数也和两蒙斯圆锥破碎机相当。因此,今后国内生产的弹簧式圆锥破碎机也就是西蒙斯破碎机,老产品将逐渐被淘汰。
二、弹簧式圆锥破碎机工作原理
    圆锥破碎机工作原理如下图所示:
圆锥破碎机工作原理图
    破碎机电动机1的动力由传动轴2,圆锥齿轮3带动偏心轴套4旋转。主轴5自由地插在偏心轴套4的锥形孔里,动锥6固装在主轴上并支持在球面轴承8上。随着偏心轴套的旋转,动锥6的中心线001以O为顶点绕破碎机中心线002作锥面运动。这样,当动锥中心线001转到图示位置时,动锥6靠近定锥7,则矿石处于被挤压和破碎过程,而动锥另一面离开定锥,此时被挤压碎了的矿石靠自重从两锥体底部排出。圆锥破碎机破碎腔的物料是随动锥转动连续地被破碎,所以它比颚式破碎机生产率高且工作比较平稳。
   旋盘式圆锥破碎机工作原理与弹簧式圆锥破碎机一样,其区别在于破碎腔以及与破碎腔相匹配的运动参数不同。
   国家新标准规定有600、900、1200、1300、1750、2200六种规格22种腔型。其中分标准型和短头型以及重型三类。

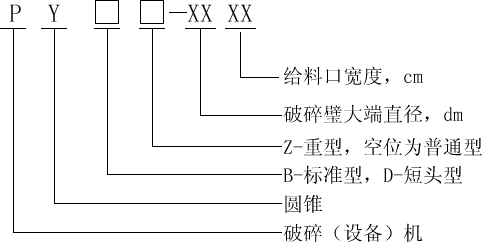

   弹簧式圆锥破碎机型号表示方式如下:
弹簧式圆锥破碎机型号表示方法
    国产弹簧式圆锥破碎机型号与标记是用汉语拼音字母和动锥大端直径以及给料口宽度来表示:例如PYB2-2233弹簧式圆锥破碎机,P-破碎机、Y-圆锥、B-标准型(D为短头型)、Z-重型(普通型不标注)、22-动锥大端直径为2200mm、33-给料口宽度为330mm;又例如PYX - 2125旋盘式圆锥破碎机,P与Y-同前、X-旋盘式、21-动锥大端直径为2100 rnm、25-喉口尺寸为25mm。
三、弹簧式圆锥破碎机
型号 规格 最大给矿粒度/mm 排矿口调整范围/mm 生产率
/t·h-1
主电动机功率/KW 机器参考质量/t
破碎璧大端直径/mm 给矿口宽度/mm
PYB-0607 600 70 60 6~38 15~50 ≤22 4.5
PYB-0609 95 80 10~38 18~65
PYB-0611 110 90 13~38 22~70
PYB-0910 900 100 85 10~22 45~90 ≤75 10.0
PYB-0917 175 145 13~38 55~160
PYB-0918 180 150 25~38 110~160
PYB-1213 1200 130 110 10~30 60~165 ≤110 17.0
PYB-1215 155 130 13~38 100~195
PYB-1219 190 160 19~50 140~300
PYB-1225 250 210 15~50 190~310
PYB-1313 1300 135 115 13~30 105~180 ≤150 22.5
PYB-1321 210 175 16~38 130~250
PYB-1324 240 205 19~50 170~345
PYB-1326 260 220 25~50 230~335
PYB-1721 1750 210 175 16~38 180~320 ≤220 43.5
PYB-1724 240 205 22~50 255~410
PYB-1727 270 230 25~64 290~630
PYB-2228 2200 280 235 19~38 380~725 ≤280 67.5
PYB-2233 330 280 25~50 600~990
PYB-2237 370 310 32~64 780~1270
PYB-2246 460 390 38~64 870~1360
PYBZ-2228 2200 280 235 19~38 540~1020 ≤375 87.5
PYBZ-2233 330 280 25~50 855~1410
PYBZ-2237 370 310 32~64 1110~1800
PYBZ-2246 460 390 38~64 1240~1920
PYD-0603 600 35 30 3~13 9~35 ≤22 4.58
PYD-0605 50 40 5~15 22~70
PYD-0904 900 40 35 3~13 25~90 ≤75 11.5
PYD-0906 60 50 3~16 25~90
PYD-0908 80 65 6~19 55~120
PYD-1206 1200 60 50 5~16 50~130 ≤110 18.0
PYD-1207 70 60 8~16 85~140
PYD-1208 90 75 13~19 140~180
PYD-1212 120 100 16~25 160~210
PYD-1306 1300 60 50 3~16 35~160 ≤150 23.5
PYD-1309 90 75 6~16 80~160
PYD-1310 105 90 8~25 95~220
PYD-1313 130 110 16~25 190~230
PYD-1707 1750 70 60 5~13 90~200 ≤220 44.5
PYD-1709 90 75 6~19 135~280
PYD-1713 130 110 10~25 190~330
PYD-2210 2200 105 90 5~16 190~400 ≤280 71.0
PYD-2213 130 110 10~19 350~500
PYD-2218 180 150 13~25 450~590
PYD-2220 220 170 16~25 500~650
PYDZ-2210 2200 105 90 5~16 270~575 ≤375 91.0
PYDZ-2213 130 110 10~19 490~700
PYDZ-2218 180 150 13~25 630~840
PYDZ-2220 220 170 16~25 720~900
注:1.表中的机器参考质量不包括电机、电控设备、润滑站、液压站的质量。
2.表中的破碎机生产率是满足下列条件时的设计通过量:
  1)物料含水量不超过4%,不含粘土;
  2)给料粒度小于排料口的细颗粒物料占给料总量的10%以下,且给料在破碎腔360°圆周均布;
  3)给料松散密度为1.6t/m3,抗压强度为150Mpa。
